แนะนำให้ใช้งานกับ Dev Board ที่มี Hardware Serial ซึ่งสามารถตั้ง Speed 115200 bps ได้

• Compliance to LoRaWAN
• SX1276+Apollo MCU
• AS920-925MHz
• Support program on MCU
• UART host interface
• Tx Power：+18.6dBm
• Receive sensitivity:Down to -139dBm
• CE/FCC และ กสทช. Certificated
• ทดสอบใน LAB กับสายอากาศเกณฑ์ขยาย 3dBi

สามารถอ่าน Review การใช้งานเบื้องต้นได้ที่ คลิก
ตัวอย่างโปรแกรมภาษา MicroPython คลิก
ตัวอย่างโปรแกรมภาษา C ดูได้ที่หัวข้อ 1.3.2 และ 7 ตาม ลิ้งค์
วิธีลง Firmware ใหม่ คลิก

ดาวน์โหลดตัวอย่างภาษา C ได้จาก คลิก

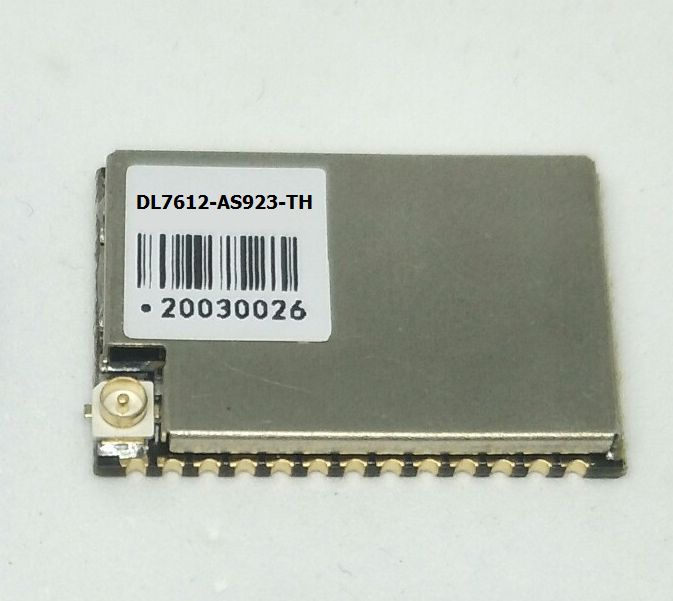

มอดูล LoRaWAN ของบริษัท MAXIIOT รุ่น DL7612-AS923-TH ที่ใช้ AT Command มีขนาดเล็กเพียง 22.0x15.0x2.7 มม. และใช้งานได้ง่าย เป็นมอดูลราคาไม่แพง สามารถรองรับการใช้งานในสภาวะแวดล้อมอุณภูมิจาก -40 ถึง 85 องศา ดังนั้นจึงสามารถในโรงงานอุตสาหกรรมต่างๆ ได้เป็นอย่างดี และที่สำคัญคือผ่านการรับรองจาก กสทช. ให้ใช้งานความถี่ในประเทศไทย ย่าน 920–925 Mhz กำลังส่งออกจากมอดูล 19.5dBm หรือ 89mW หากต่อกับสายอากาศ ภายนอก ขนาด 3 dBi จะทำให้มีกำลังออกอากาศ ที่ 22.5 dBm (eirp.) หรือ 178 mW สามารถทำเป็น LoRaWAN  Node ทั้ง Class A และ Class C

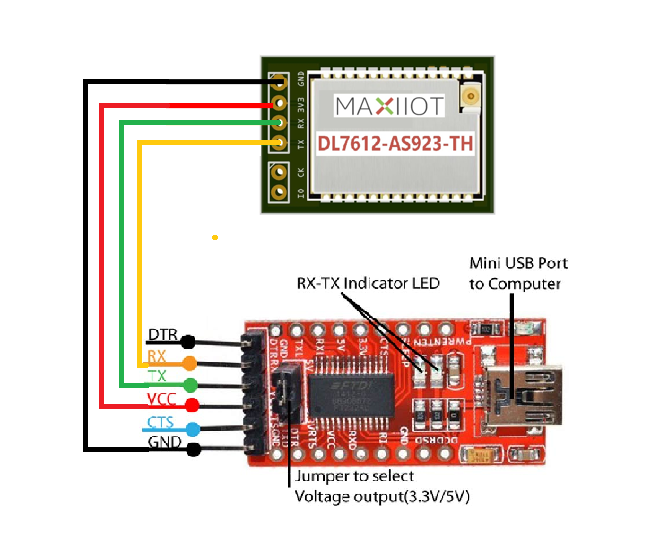

ใช้ USB UART ใช้ไฟ 3.3 V


โปรแกรมที่สามารถใช้เข้าไป Config ค่า เช่น YAT และ Termite


 สามารถ Download โปรแกรม YAT(Yet Another Terminal) ได้จาก เวป คลิก
กรณีในเครื่องยังไม่มี .NET ให้เลือกตัวติดตั้งที่มี .NET Runtime


สามารถ Download ได้จาก คลิก โหลดแล้วแตกไฟล์ เรียกใช้โปรแกรมได้เลย


Setting คลิกเลือก Append CR+LF และเลือก COM Port Baud  ให้ตรง

ฺBaud rate:115200
Data bits:8
Stop bits: 1
Parity: None
Flow Control: None
Forward: None

คำสั่ง AT Command ที่ควรทราบ

AT ตรวจสอบการเชื่อมต่อ
AT+INFO ดูข้อมูล Model ของมอดูล
AT+NCONFIG แสดงค่าคอนฟิคปัจจุบันในมอดูล
AT+DEBUG=1 เข้าโหมดแก้ไขค่าคอนฟิค
AT+SAVE เก็บค่าคอนฟิคปัจจุบันลงในมอดูล
AT+ACTIVATE=1 เลือก Authen แบบ ABP (0) หรือ OTAA (1)
AT+CLASS=A เลือกเป็น Sensor Node CLass A หรือ C
AT+CLAC ดูคำสั่ง AT Command ที่ใช้งานได้
AT+DEVEUI ใช้แสดงค่า DEVEUI หรือตั้งค่า DEVEUI
AT+APPEUI ใช้แสดงค่า APPEUI หรือตั้งค่า APPEUI
AT+APPKEYใช้แสดงค่า APPKEY หรือตั้งค่า APPKEY
AT+ISMBAND=6 เลือกความถี่ AS1 (Default ISMBAND=2 คือ AS2)
AT+CHSET แสดงช่องความถี่ใช้งาน
AT+CGATT แสดงสถานะการเชื่อมต่อกับ LoRaWAN Network Server หากเป็น 1 คือเชื่อมต่อสำเร็จ
AT+NMGS=5,AA112233BB ส่งข้อมูล HEX จำนวน 5 ตัว
AT+NCMGS=5,HELLO ส่งข้อมูล TEXT จำนวน 5 ตัวอักษร
AT+NRB รีบูทมอดูลและเริ่มเชื่อมต่อ
กรณีที่จะนำไปใช้กับเครือข่าย LoRa ของ CAT Telecom ให้ใช้ DR=3 โดยใช้คำสั่ง
AT+DEBUG=1
AT+DR=3
AT+SAVE

Reference
GITHUB https://github.com/m2mlorawan/DL7612
File DL7612 Open Source SDK LoRaWAN102 V1.74.zip จะมี

• คู่มือ AT Command และ API 1.0.2 และ 1.1
• Firmware
• Evaluation Kit มี Serial Debug Tool V3.2
• Datasheet
• Open Source SDK LoRaWAN102
• Certificated Report
