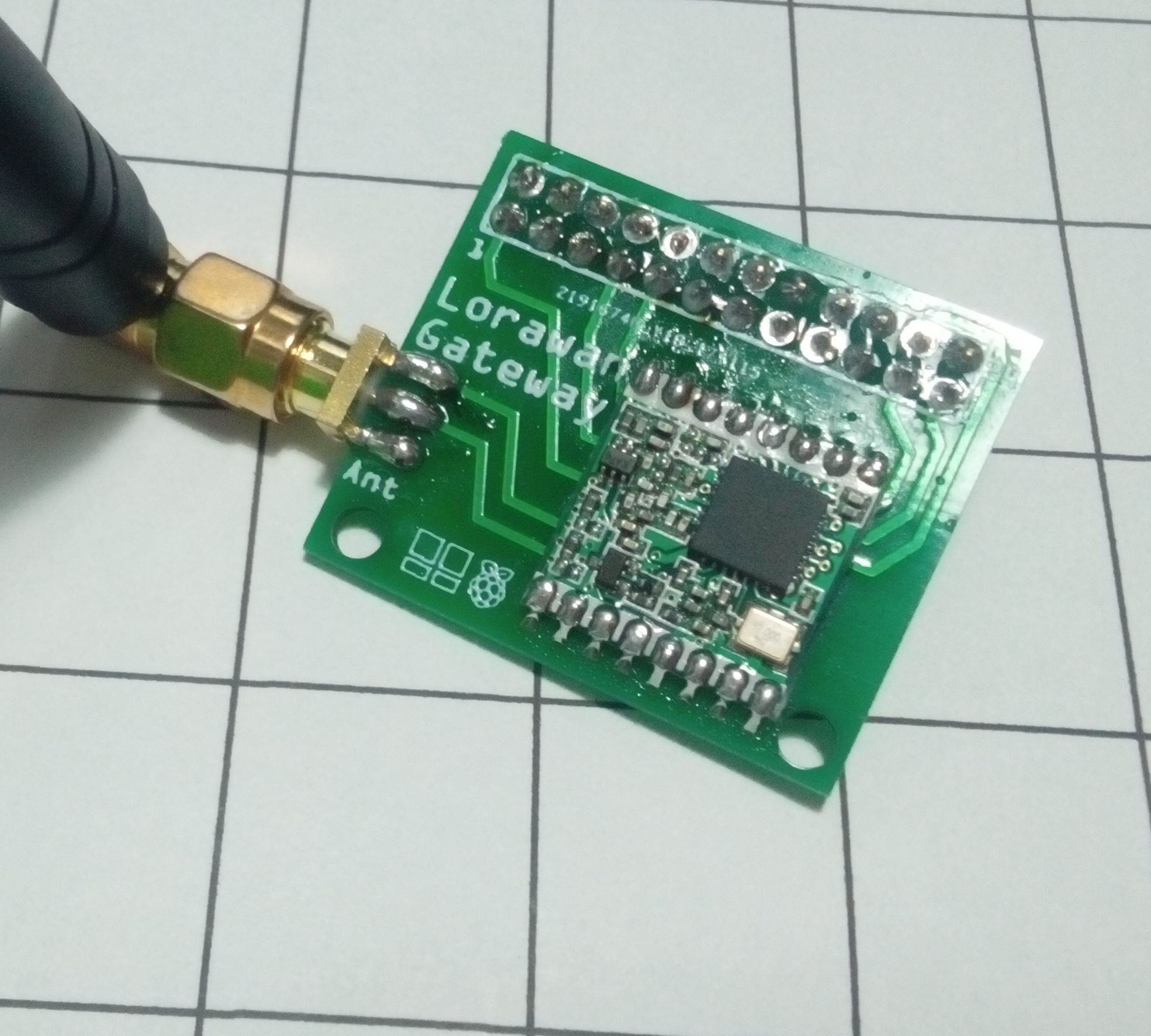

Shield สำหรับ ทำ Single Channel Gateway ด้วย Raspberry Pi5, Pi4, PI3 B หรือ B+

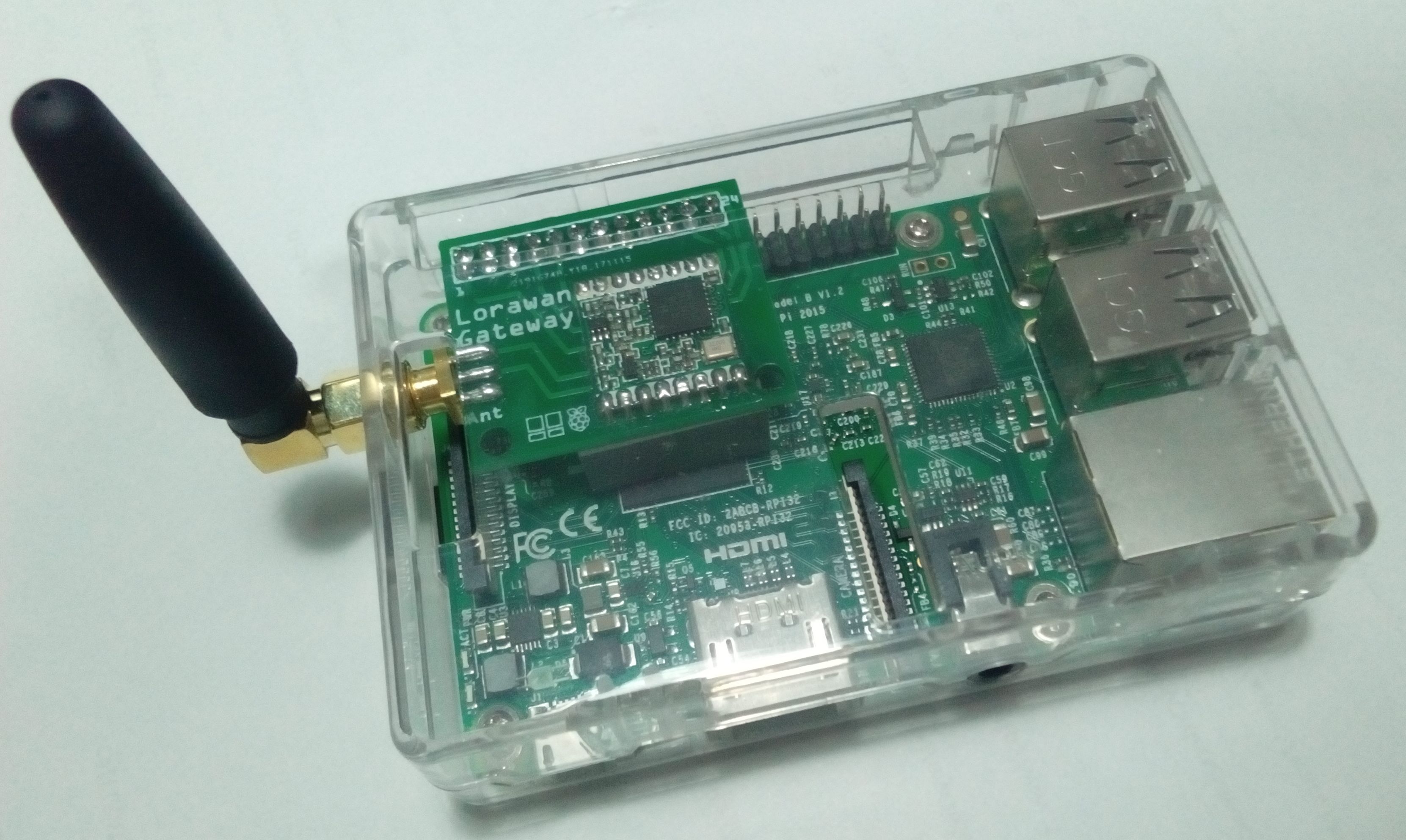

สำหรับนำไปทำเป็น Single Channel LoRaWan gateway ใช้กับ Raspberry Pi5, Pi4, Pi 3B หรือ 3B+ รูปที่นำไปประกอบเสร็จ  สินค้ารวมเสาอากาศ ความยาว 9.5 ซม. ไม่รวม Raspbery PI และกล่อง  สายอากาศอาจมีรูปร่างและสีแตกต่างจากในรูป

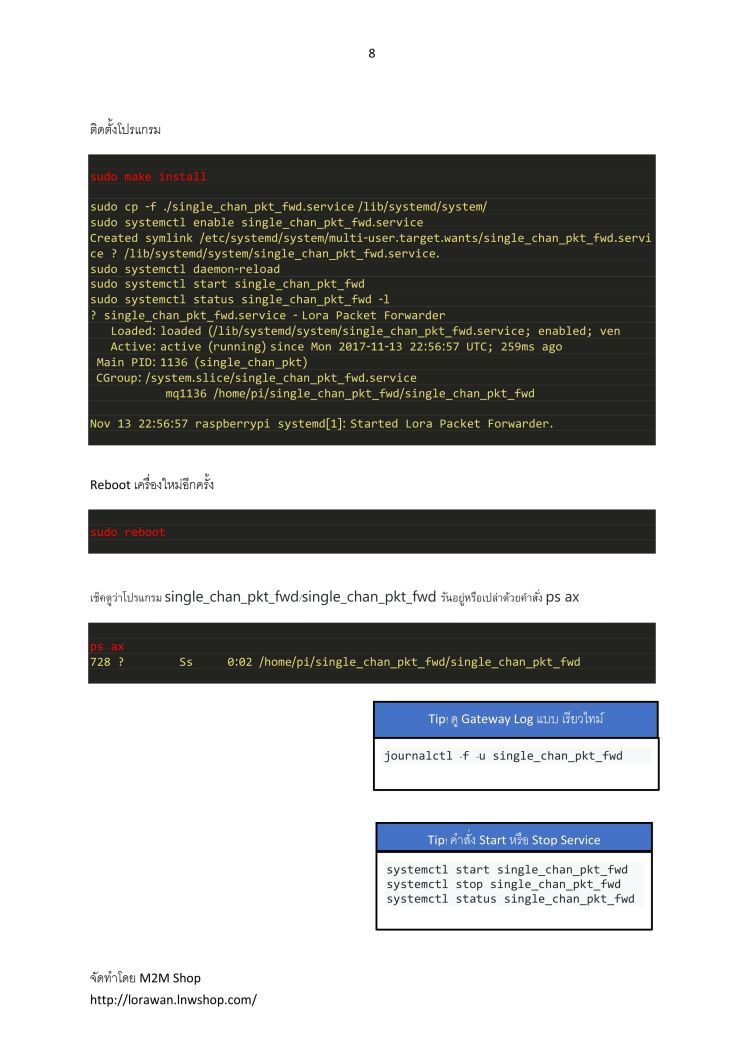

หมายเหตุ  กรณี RUN single_chan_pkt_fwd ด้วย sudo ไม่ได้ให้ เรียกตรงไม่ต้องใช้ sudo นำ เช่น ./single_chan_pkt_fwd

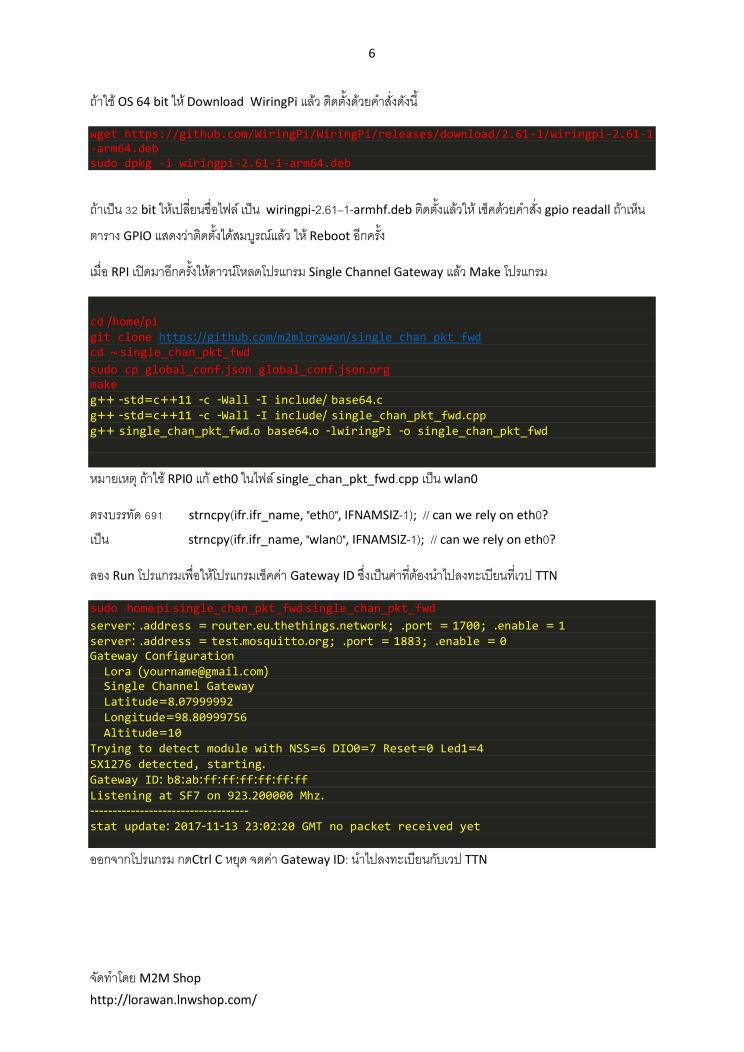

การติดตั้ง wiringpi อาจใช้คำสั่ง sudo apt install wiringpi

ล่าสุดได้ทดสอบกับ TheThingsNetwork เมื่อวันที่ 10 ตต.67 ก็ยังใช้ได้โดย Join แบบ ABP

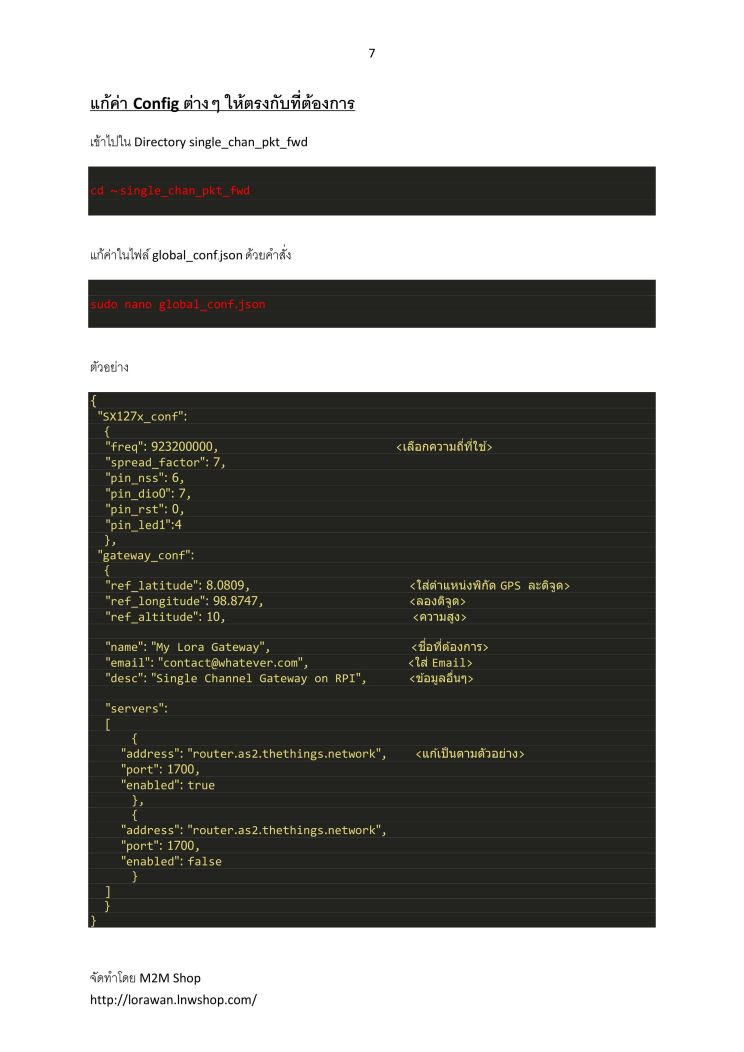

อาจต้องแก้ไข ไฟล์ global_conf.json ให้ขาตรงกับที่เลือกต่อไว้ หรือตาม PCB ที่ใช้ เช่น

• หากเป็น PCB ของทางร้านให้ใช้ค่าดังนี้ในไฟล์ global_conf.json

"pin_nss": 6,
"pin_dio0": 7,
"pin_rst": 0,
"pin_led1":4

• สำหรับ Dragino RPI Lora HAT

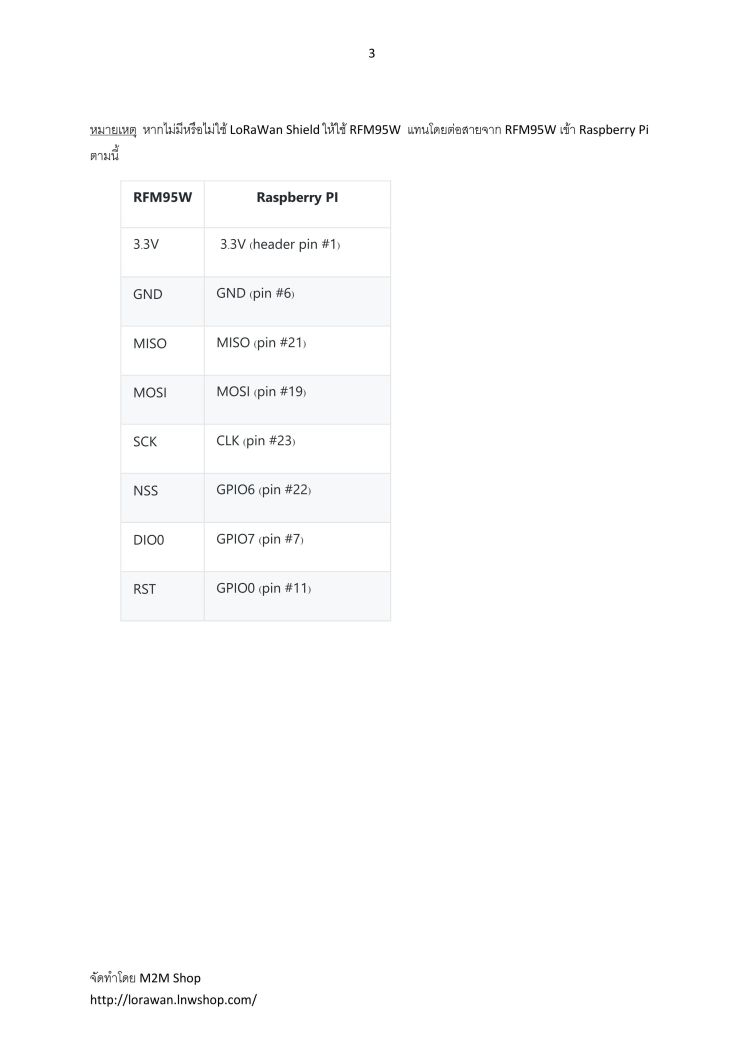

  แก้ไขขาเชื่อมต่อ RFM95 ในไฟล์ global_conf.json

 "pin_nss": 6,
"pin_dio0": 7,
"pin_rst": 0

• For LoRasPi Shield ของ Mr Hallard
  แก้ไขขาเชื่อมต่อ RFM95 ในไฟล์ global_conf.json

"pin_nss": 8,
"pin_dio0": 6,
"pin_rst": 3,
"pin_led1":4
