รายละเอียดสินค้า
ชุดประหยัดใช้สายไฟเป็นสายอากาศ

หนึ่่งชุดประกอบด้วย

1. PCB DougLarue สำหรับ Pro-Mini V.1.0 5X5cm 70 บาท   (ผู้ออกแบบ ลิ้งค์)
2. Arduino Pro-mini 3.3V   120 บาท
3. RFM95W   250 บาท
4. USB to TTL converter 3.3V.   70 บาท
5. สายไฟยาว 8 CM ใช้เป็นสายอากาศ
6. 40 Male Pin Header 1 แถว  5 บาท
7. สายแพร์ Dupont Female-Female 10 เส้น  20 บาท
8. รางใส่ถ่าน  AA 3 ก้อน 4.5V  1อัน ไม่รวมถ่าน 25 บาท
9. สาย USB to Mini USB   25 บาท

รวม 585 บาท ราคาจำหน่าย 575 บาท

สินค้าจะเป็นแบบรูปแรก จะต้องนำไปประกอบขึ้นเป็นรูปที่ 2 หรือ 3 ก่อนใส่โปรแกรมใช้งาน
ขั้นตอนการประกอบให้ทำตาม Link อย่างระมัดระวัง
*ขั้นตอนแรกตามลิ้งค์จะต้องดัดขาให้งอก่อน
ก่อนเสียบ FTDI เข้ากับ Pro Mini ให้ตั้ง Jumper บน FTDI PCB เป็น 3V
และอย่าลืมบัดกรี Pin Header ตัวผู้เข้ากับขา A4 A5 ของ Pro Mini ก่อนวางลงบน PCB

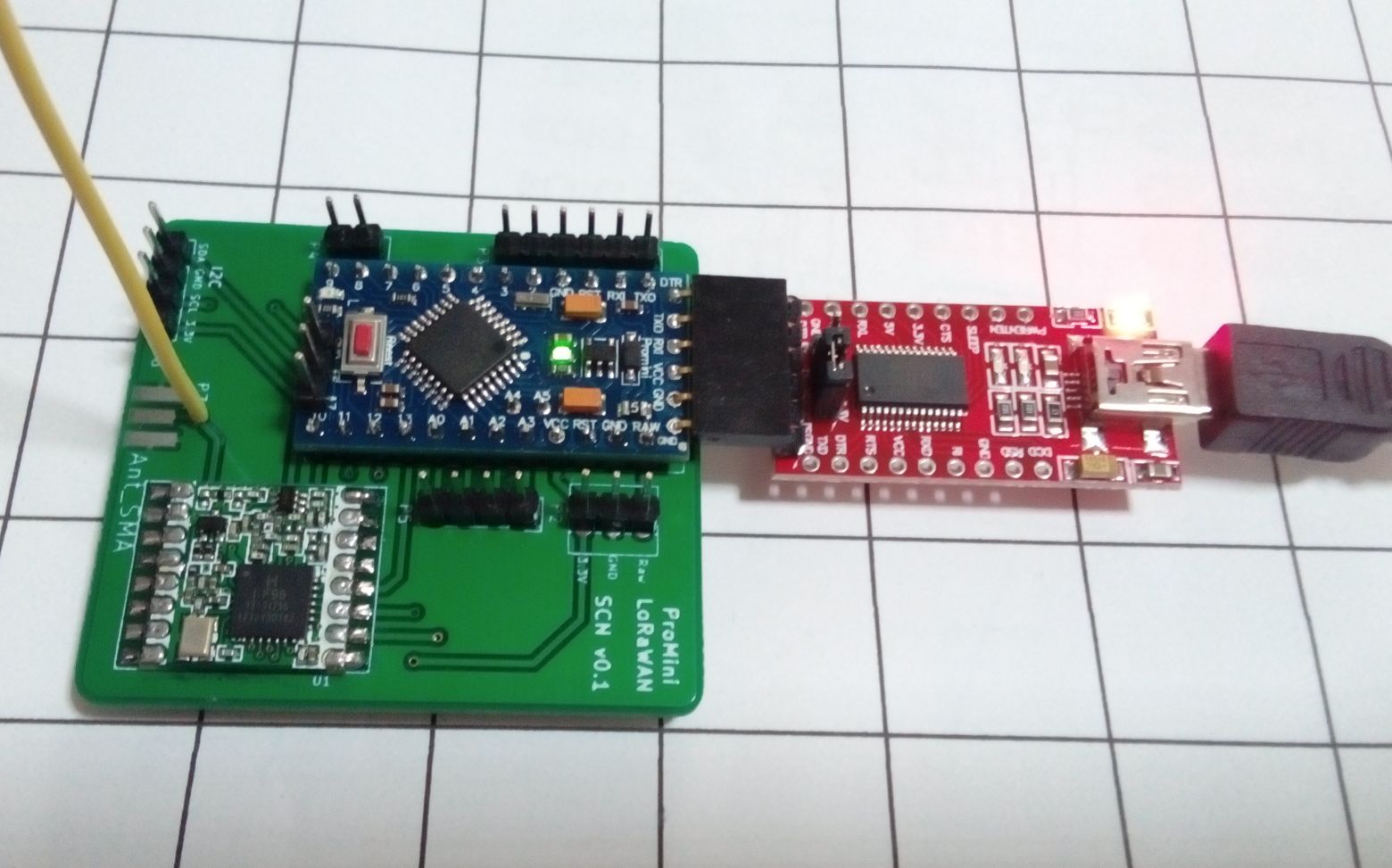

ภาพการต่อเพื่อโปรแกรม Arduino Pro Mini ลูกค้าต้องจัดเตรียมสาย USB-Mini USB ใช้ร่วมกับ FTDI เพื่อเชื่อมต่อกับ PC

********

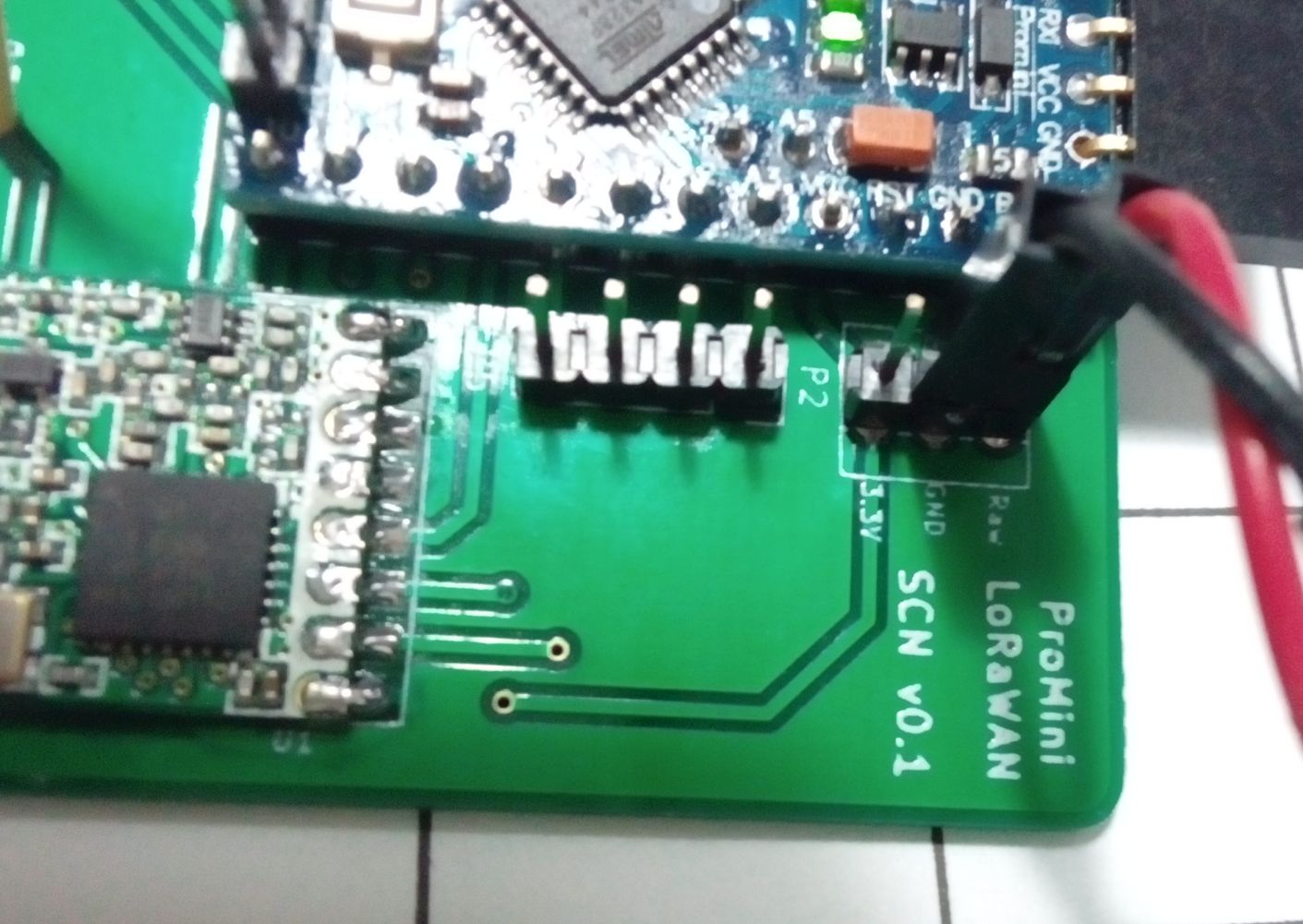

เมื่อใช้งานให้ป้อนไฟบวก 3.35 V-9V เข้าขา RAW หากใช้ถ่าน AA สองก้อนให้ป้อนไฟบวกเข้าขา 3.3V




ในประเทศไทย กสทช. อนุญาติให้ใช้ความถี่ตั้งแต่ 920-925Mhz อุปกรณ์ที่ประกอบเองให้ใช้กำลังส่งไม่เกิน 50mW eirp เพื่อความเหมาะสมในช่วงแรกสามารถตั้งค่า TxPower ไว้เพียง 14dBm (โปรแกรมกำหนดมาค่านี้อยู่แล้ว) และที่ SF7 โดยมีระยะการใช้งานประมาณ 1-4 กม.รอบๆ Node

ความถี่ 920-925Mhz สามารถแบ่งออกเป็น 2 ช่วงคือ AS1 กับ AS2 กรณี OTAA ใช้สองช่องคือ 923.2MHz and 923.4MHz ในการ Join Request หลังจาก Join แล้วก็จะใช้ช่องอื่นเพิ่ม

AS1 หรือ AS920-923
ประเทศที่ใช้ร่วมกันคือ Japan, Malaysia, Singapore

Uplink:

923.2 - SF7BW125 to SF12BW125
923.4 - SF7BW125 to SF12BW125
922.2 - SF7BW125 to SF12BW125
922.4 - SF7BW125 to SF12BW125
922.6 - SF7BW125 to SF12BW125
922.8 - SF7BW125 to SF12BW125
923.0 - SF7BW125 to SF12BW125
922.0 - SF7BW125 to SF12BW125
922.1 - SF7BW250
921.8 - FSK
Downlink:

Uplink channels 1-10 (RX1)
923.2 - SF10BW125 (RX2)


AS2 หรือ AS923-925
ประเทศที่ใช้ร่วมกันคือ Brunei, Cambodia, Hong Kong, Indonesia, Laos, Taiwan, Vietnam

Uplink:

923.2 - SF7BW125 to SF12BW125
923.4 - SF7BW125 to SF12BW125
923.6 - SF7BW125 to SF12BW125
923.8 - SF7BW125 to SF12BW125
924.0 - SF7BW125 to SF12BW125
924.2 - SF7BW125 to SF12BW125
924.4 - SF7BW125 to SF12BW125
924.6 - SF7BW125 to SF12BW125
924.5 - SF7BW250
924.8 - FSK
Downlink:

Uplink channels 1-10 (RX1)
923.2 - SF10BW125 (RX2)


LMIC ที่ติดตั้งทั่วไปมีให้ใช้กับความถี่ EU868Mhz  หรือ US915Mhz
เราจะต้องติดตั้ง LMIC ที่รองรับความถี่ในช่วง 920-925Mhz ดังกล่าว
มีผู้ปรับปรุงแก้ไข LMIC เดิมให้ใช้กับ 920-925Mhz หลายรุ่น

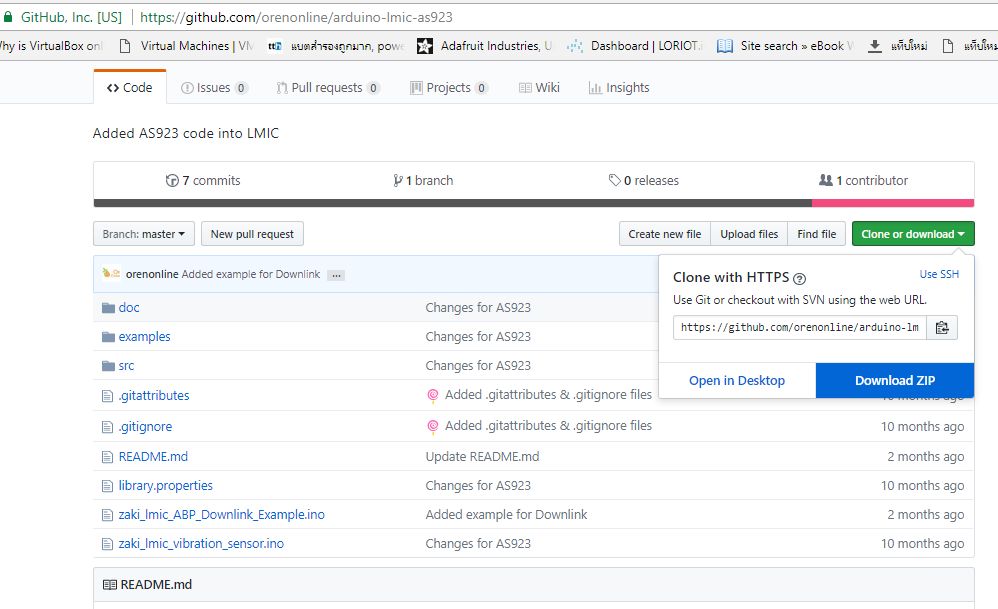

เช่น ของบริษัท orenonline เพิ่มเติม AS1 Download ได้จาก Link
      ของอาจารย์อนุชา  ม.เชียงใหม่ แก้ไขเป็น AS2 Download ได้จาก Link


 วิธีติดตั้งให้คลิก Download Zip และใช้เมนูใน IDE เพื่อเพิ่ม Library ดังนี้ ("Sketch" -> "Include Library" -> "Add .ZIP Library..."

Source Code
โปรแกรม LoRaWan Node สร้างได้จาก Skecth Generator จาก Link
หรือ Download ตัวอย่างที่ใช้กับ Cayenne Mydevice ได้จาก คลิก

ใช้ Pin Mapping ดังนี้
const lmic_pinmap lmic_pins = {
    .nss = 10,
    .rxtx = LMIC_UNUSED_PIN,
    .rst = LMIC_UNUSED_PIN,
    .dio = { 4, 5, 7 },
};



ปัญหาที่พบบ่อยตอนคอมไพล์

1.ถ้าเจอ Error ตอน Compile แสดง "'_FDEV_SETUP_WRITE' was not declared in this scope.". ให้เปิดไฟล์  config.h ใน LMIC Library. ใส่ // หน้าบรรทัด #define ตามตัวอย่าง

//#define LMIC_PRINTF_TO Serial

2.ถ้าเจอ Error ตอน Compile แสดงบรรทัดแรก LMIC-Arduino-AS923-upper-master\lmic\lmic.c.o: In function `calcRxWindow':

ให้ ไปที่ C:\Users\yourUserName\Documents\Arduino\libraries\arduino-lmic-master\src\lmic

แทนที่ที่ขีดเส้นใต้ด้วย User Name บน PC ที่ใช้อยู่
เปิด ไฟล์ oslmic.h
หาคำ table_get ## postfix; ประมาณบรรทัดที่ 290-230
ใส่ static ด้านหน้า
        static inline type table_get ## postfix(const type *table, size_t index) { \
Save ไฟล์
และ Complie ใหม่
เงื่อนไขอื่นๆ
