รายละเอียดสินค้า

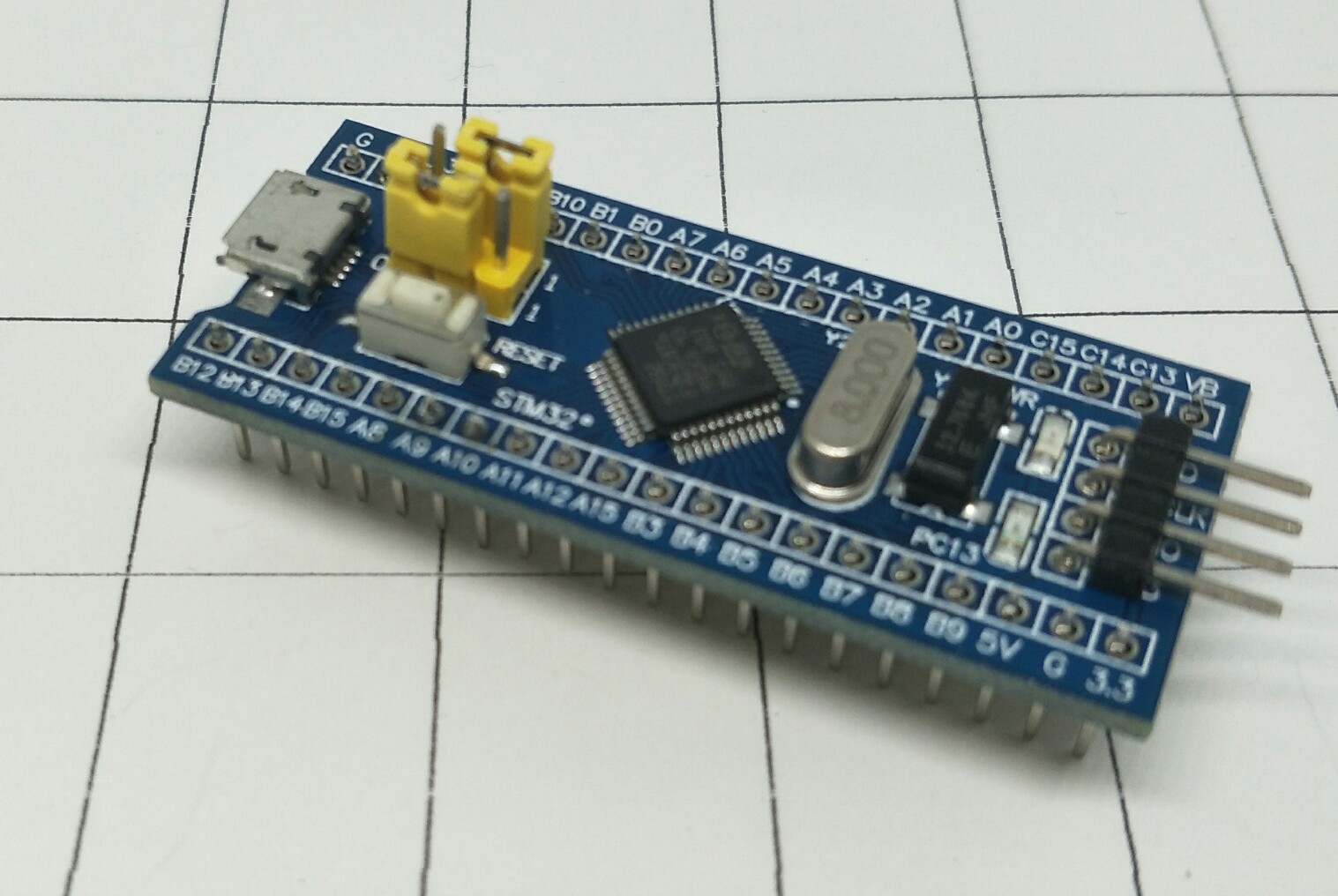

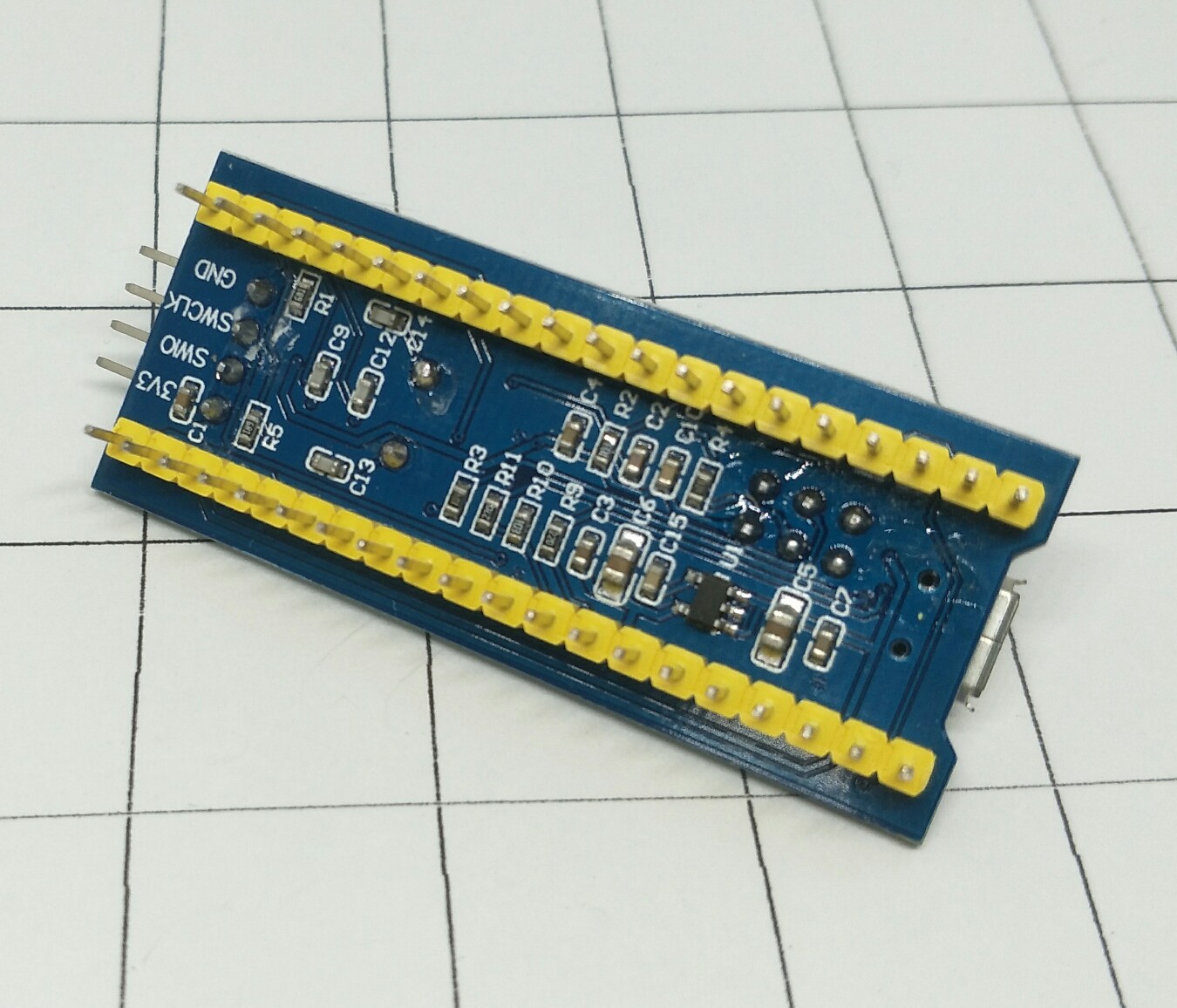

ใส่ Bootloader ไว้ให้แล้ว ด้วย STM32duino สามารถโปรแกรมได้โดยตรงผ่าน USB Port แบบ Arduino
  • STM32F103C8
  • ARM Cortex M3
  • Micro USB
  • Clock 72 MHz
  • Flash 128 KB
  • 20 KB RAM
  • Reset button
  • LED on PIN PC13
  • 32 kHz Real time clock crystal
  • Jump links on Boot0 and Boot1
  • Micro USB connector for power and data
  • ST-Link header on the top of the board.
  • Regulator RT9193-33 (300 mA)
  • 53.0mm x 22.5mm

โปรแกรมทดสอบ Blink
//M2M Lorawan Shop
//Black Pill
//#define LED_PIN PB12

//Blue Pill
#define LED_PIN PC13

void setup()
{

pinMode(LED_PIN, OUTPUT);
}

void loop()
{
digitalWrite(LED_PIN, HIGH);
delay(1200);
digitalWrite(LED_PIN, LOW);
delay(1200);
}

ตัวอย่างการใช้งาน คลิก

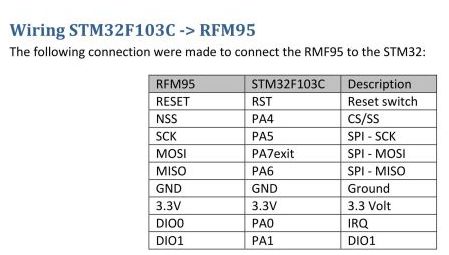

การนำไปใช้กับ LoRaWan คลิก

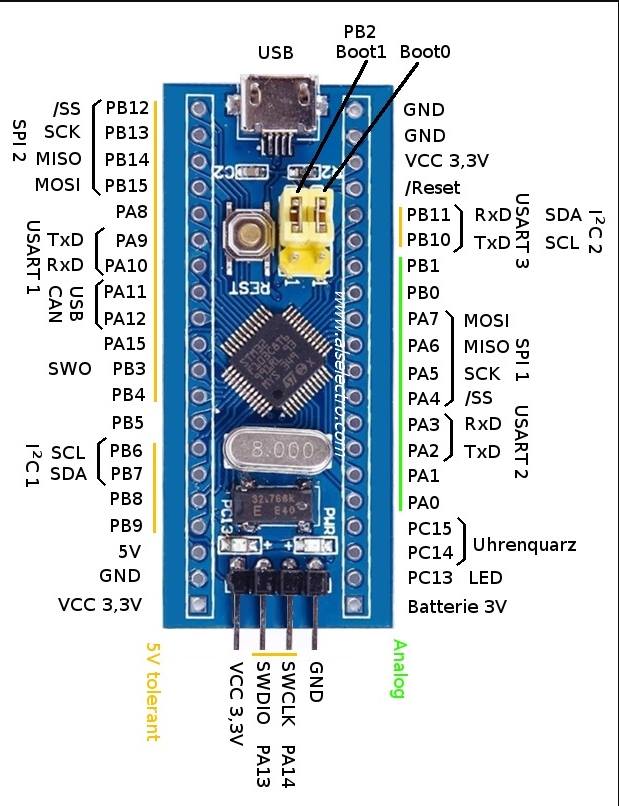

เอกสารการเชื่อมขา เอกสาร






อ้างอิง คลิก

How to make your Arduino IDE ready for blue pill.
Go to your browser and open https://github.com/rogerclarkmelbourne/Arduino_STM32 Click Clone or Download/Download Zip. You will get Arduino_STM32-master.zip . Copy unzip file from Arduino_STM32-master.zip to your sketchbook folder/hardware. Go to arduino IDE menu click File>Preference and you’ll find the location of your sketchbook folder(Ex. C:\Users\Documents\Arduino). If there’s no hardware folder, create one named as “hardware” (all lowercase letter). Re-open your Arduino IDE and now it ready for Blue pill.

Open Arduino IDE. Go to Tools>board> Generic STM32F103C Series. Then go to Tools>Variant>STM32F103C8 (20k ram, 64k flash). Go to tools> upload method>STM32duino bootloader. Select your Port ComX (Maple Mini) and Optimize Smallest.

Architecture: 32-bit ARM Cortex M3

Operating Voltage: 2.7- 3.6V

CPU Frequency: 72 MHz

Number of GPIO pins: 37

Number of PWM pins: 12

Analog input Pins: 10 (12-bit)

USART Peripherals: 3

I2C Peripherals: 2

SPI Peripherals: 2

Can 2.0 Peripheral: 1

Timers: 3(16-bit), 1 (PWM)

Flash Memory: 64KB

RAM: 20kB

STM32F103C8T6 ระหัสมีความหมายดังนี้



  • STM » stands for the manufacturers name STMicroelectronics
  • 32 » stands for 32-bit ARM architecture
  • F103 » stands to indicate that the architecture ARM Cortex M3
  • C » 48-pin
  • 8 » 64KB Flash memory   บางรุ่นจะมา 128KB
  • T » package type is LQFP
  • 6 » operating temperature -40°C to +85°C

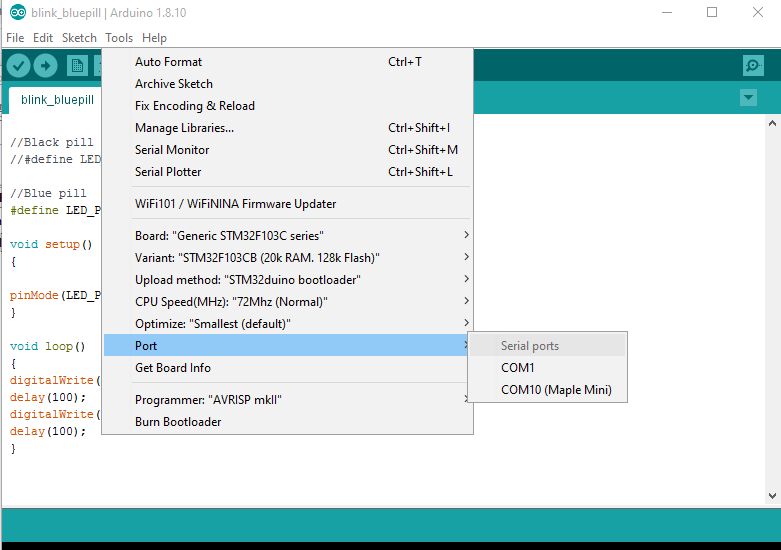

    เมื่อใช้งาน Arduino IDE     ให้เลือก
  •
  • Generic STM32F103C series
  • STM32F103CB (20k RAM, 128k Flash)
  • STM32duino Bootloader
  • Port ที่มีชื่อ Maple Mini
