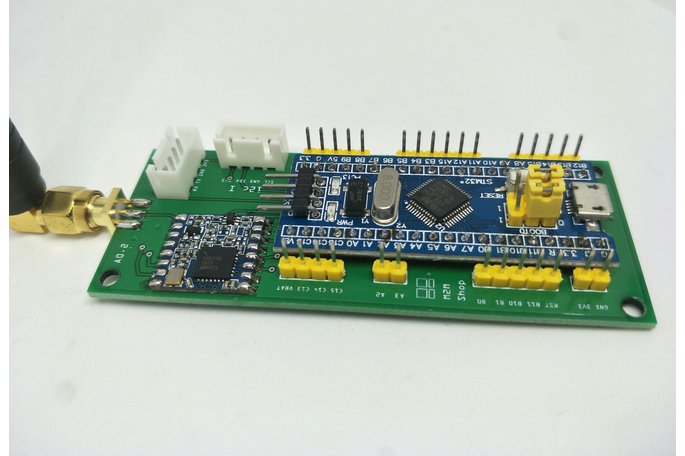

LoRaWAN Node STM32 Blue Pill

LoRaWAN Node ด้วย STM32 Blue Pill

ติดตั้ง Bootloader STM32duino

สามารถ Flash โปรแกรมโดยใช้ Arduino IDE ผ่าน Port Micro USB.
ด้วยขนาด Flash ที่ใหญ่ถึง 128K สามารถ Flash โปรแกรมทีใช้กับ Sensor พร้อมๆ กันหลายตัว

วิธีติดตั้งบอร์ด STM32F103CB(20k RAM,128k Flash) ใน Arduino IDE

ไปที่ เวป https://github.com/rogerclarkmelbourne/Arduino_STM32  คลิก Clone หรือ Download/Download Zip จะได้ไฟล์ You will get Arduino_STM32-master.zip มา

Unzip ทั้งหมดไปไว้ใน Folder ชื่อ hardware ในเครื่อง PC ของคุณ  (ตำแหน่งโฟดเดอร์นี้ดูได้จากเมนู  File>Preference  ของ Arduino IDE  ตัวอย่าง เช่น  C:\Users\Documents\Arduino  ถ้าไม่พบโฟดเดอร์ดังกล่าวให้สร้างขึ้นมาใหม่  เมื่อ Copy ไฟล์ทั้งหมดลงในโฟดเดอร์ hardware แล้ว ให้ เปิด Arduino IDE ใหม่

สิ่งสำคัญ

อย่าเพิ่มบอร์ดโดยใช้ Github

https://github.com/stm32duino/Arduino_Core_STM32

การ Upload method จะต้องเลือก upload method>STM32duino bootloader หากเลือกอย่างอื่นจะทำให้

bootloader ที่ติดตั้งไว้เสีย อุปกรณ์จะใช้ไม่ได้ต่อไป

Arduino core support for STM32 based boards

STM32F103C8T6 Spec

• ARM 32 Cortex-M3 CPU
• Operating frequency: 72MHz
• 128K Byte Flash, 20KByte SRAM
• Interface Resources: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I / O ports,
• Analog-to-digital conversion: 2x ADC (12-bit / 16-channel)
• Timers: 3 general timers and 1 advanced timer
• 3.3V regulator chip, the maximum output of 300mA.
• On-board Mini USB interface
• Number of pins:48

LoRaWAN Pin Mapping

.nss = PA4,

.rxtx = 0xFF,

.rst = 0xFF,

.dio = { PA0 , PA1, 0xFF },

1.ถ้าเจอ Error ตอน Compile แสดง "'_FDEV_SETUP_WRITE' was not declared in this scope.". ให้เปิดไฟล์  config.h ใน LMIC Library. ใส่ // หน้าบรรทัด #define ตามตัวอย่าง

//#define LMIC_PRINTF_TO Serial

2.ถ้าเจอ Error ตอน Compile แสดงบรรทัดแรก LMIC-Arduino-AS923-upper-master\lmic\lmic.c.o: In function `calcRxWindow':
