แนะนำให้ใช้งานกับ Dev Board ที่มี Hardware Serial ซึ่งสามารถตั้ง Speed 115200 bps ได้

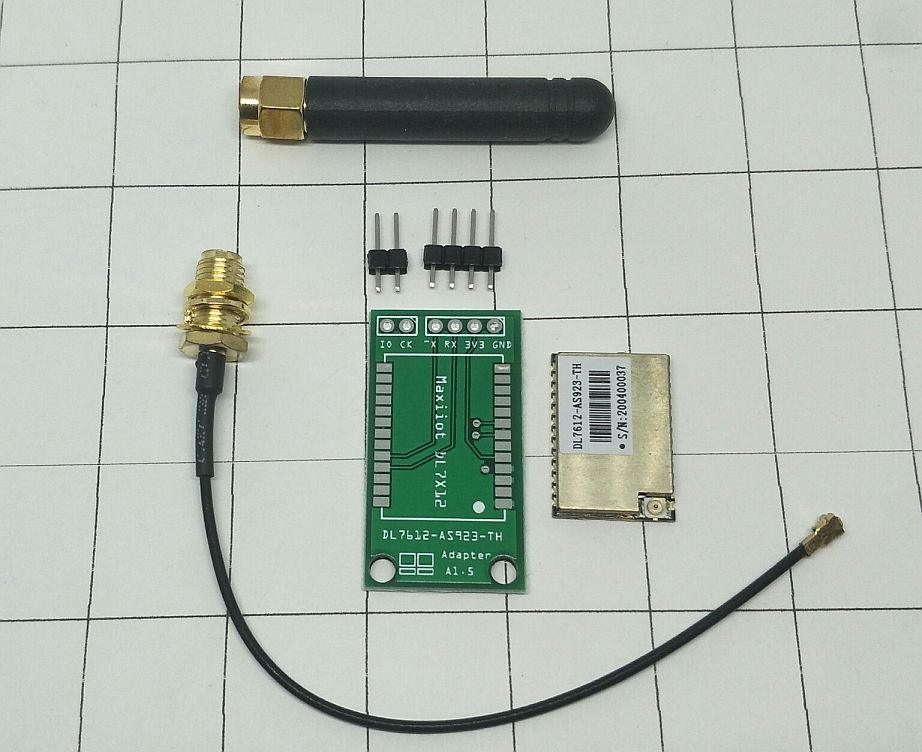

รายละเอียดมอดุลแบบเดียวกับ คลิก แต่เพิ่ม Option มีเสาอากาศยาว 4 ซม. และสายหางหนูยาว 10 ซม. พร้อมขั้วต่อ และ Adpater แปลงขาเป็น 2.54 มม. เฉพาะขา 3V GND TX RX และขา IO, CK ใช้ในการ Flash Firmware ใหม่

วิธีลง Firmware ใหม่ คลิก

การบัดกรีให้หันมอดูลด้านที่เป็นขั่วต่อ U.FL ให้ตรงกับด้านมีจุดสีขาว บน PCB


โปรแกรมที่สามารถใช้เข้าไป Config ค่า เช่น Termite
สามารถ Download ได้จาก คลิก โหลดแล้วแตกไฟล์ เรียกใช้โปรแกรมได้เลย

Setting คลิกเลือก Append CR+LF และเลือก COM Port Baud  ให้ตรง

ฺBaud rate:115200
Data bits:8
Stop bits: 1
Parity: None
Flow Control: None
Forward: None

คำสั่ง AT Command ที่ควรทราบ

AT ตรวจสอบการเชื่อมต่อ
AT+INFO ดูข้อมูล Model ของมอดูล
AT+NCONFIG แสดงค่าคอนฟิคปัจจุบันในมอดูล
AT+DEBUG=1 เข้าโหมดแก้ไขค่าคอนฟิค
AT+SAVE เก็บค่าคอนฟิคปัจจุบันลงในมอดูล
AT+ACTIVATE=1 เลือก Authen แบบ ABP (0) หรือ OTAA (1)
AT+CLASS=A เลือกเป็น Sensor Node CLass A หรือ C
AT+CLAC ดูคำสั่ง AT Command ที่ใช้งานได้
AT+DEVEUI ใช้แสดงค่า DEVEUI หรือตั้งค่า DEVEUI
AT+APPEUI ใช้แสดงค่า APPEUI หรือตั้งค่า APPEUI
AT+APPKEYใช้แสดงค่า APPKEY หรือตั้งค่า APPKEY
AT+ISMBAND=6 เลือกความถี่ AS1 (Default ISMBAND=2 คือ AS2)
AT+CHSET แสดงช่องความถี่ใช้งาน
AT+CGATT แสดงสถานะการเชื่อมต่อกับ LoRaWAN Network Server หากเป็น 1 คือเชื่อมต่อสำเร็จ
AT+NMGS=5,AA112233BB ส่งข้อมูล HEX จำนวน 5 ตัว
AT+NCMGS=5,HELLO ส่งข้อมูล TEXT จำนวน 5 ตัวอักษร
AT+NRB รีบูทมอดูลและเริ่มเชื่อมต่อ

GITHUB  คลิก
คู่มือ AT Command  คลิก
